Geprojecteerd touchscreen

Productomschrijving

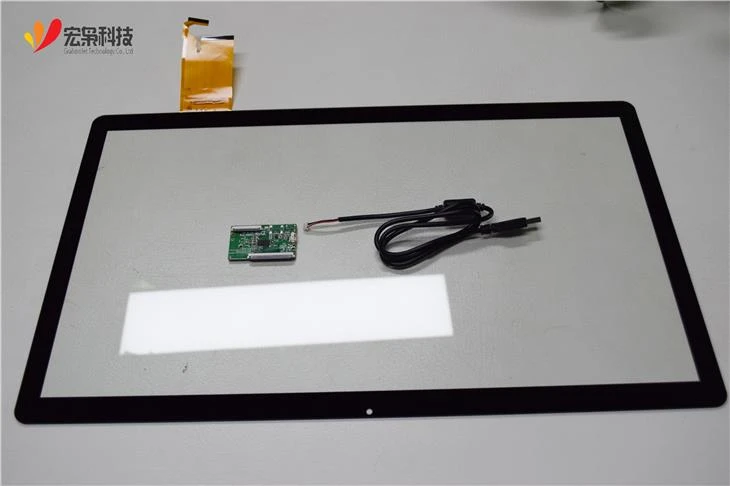

Het 21,5 inch geprojecteerde touchscreenpaneel met ILitek-aanraakcontroller-ic kan bediening met dikke handschoenen, dik gehard glas en dikke pc aan de bovenkant ondersteunen, voornamelijk gebruikt in industriële, medische, buitenreclame en andere apparatuur. Diepgaande aanpassingen, inclusief structurele oppervlaktebehandeling zoals AG AR AF en andere speciale effecten, worden ondersteund; Er worden allerlei soorten interfaceconversiekaarten en aandrijfkaarten geleverd om aan de eisen van verschillende klanten te voldoen.

Technische vragen en antwoorden

Vraag: Wat zijn de suggesties voor de anti-ESD-prestaties van een capacitief touchscreen om te matchen met de eindproducten van klanten?

A: Aan de ene kant het verbeteren van het anti-ESD-vermogen van IC, aan de andere kant om de beste verdediging van TP tegen ESD te bereiken. meerdere ESD-verdedigingen zouden geen probleem moeten zijn. Als de ruimte echt beperkt is, kan de standaard op passende wijze worden verlaagd en wordt het anti-ESD-vermogen meer bepaald door de hele machinestructuur. Het wordt aanbevolen dat de FPC de 2k-snaarweerstand verhoogt of het relevante huidfiltercircuit en de tv-buis toevoegt. Wat het probleem van statische elektriciteit betreft, moeten we eerst begrijpen dat de systeem-ESD verschilt van de IC-ESD. Systeem-ESD wordt voornamelijk gegarandeerd door het systeemontwerp. De verbetering van IC ESD is slechts één aspect van de ESD-verbetering van het systeem. Daarom, zelfs als de ESD van de IC wordt verbeterd, vereist het ontwerp van het schermlichaam nog steeds een ESD-behandeling om te voldoen aan de vereisten van de ESD van het systeem. Voor systeem-ESD is het belangrijkste het mechanismeontwerp. Als het mechanisme goed is ontworpen en de energie die aan de schermbehuizing is gekoppeld klein is, kan het ESD-ontwerp van de schermbehuizing ontspannen zijn.

Vraag: Wat zijn de strategieën voor ESD bij EMC-testen van complete eindproducten?

A: De algehele oplossing is om statische elektriciteit naar de grond te laten stromen. Er zijn grofweg de volgende suggesties:1), voeding plus tv-buis: voor ESD-bescherming van voeding VCC kan tv-buis worden aangesloten en opgelost. De buis van de tv lijkt sterk op de spanningsregelaardiode. Het heeft een nominale spanning. Het verschil is dat de reactiesnelheid bijzonder snel is en een goed ontladingseffect heeft op statische elektriciteit.2) ESD-bescherming van de externe interfacesignaallijn: u kunt de omgekeerde diode overwegen en aansluiten om de stroom naar de voeding of aarde te leiden ;3), wordt LC-filtering toegevoegd aan de voeding van gevoelige apparaten: sommige IC's zijn bijzonder gevoelig voor statische elektriciteit. Wanneer ESD-tests worden uitgevoerd, vindt er altijd een reset of overlijden plaats. De reden is dat de voedingspin meestal verstoord is. Hiervoor kan LC-filtering aan de voeding worden toegevoegd. 4) Vereisten voor PCB-bestrating: PCB's moeten zoveel mogelijk worden verhard. Als het een dubbel paneel is, moeten beide zijden over een groot oppervlak met koper worden bestraat en moeten er voldoende grondgaten zijn. Als het een bord met vier lagen of hoger is, moet de aangrenzende vlakke laag van de hoofdcomponentlaag in een formatie worden geplaatst. 5) Aardingsvereisten: om statische elektriciteit effectief vrij te geven, moet een goede aarding worden gegarandeerd. Voor medische elektronica en algemene medische elektronische producten zoals monitoren zal er bijvoorbeeld een gelijk potentieel aardingseinde achter de romp zijn. Bij het uitvoeren van ESD-tests is dit aardingsuiteinde ook verbonden met de aarde, dus er is een manier om snel statische elektriciteit te ontladen.6) PCB-layoutbedrading: Als de ontkoppelcondensator van de chip ver verwijderd is van de pin van de chip, ontkoppelingseffect gaat verloren. Als de lijn met gevoelige signalen te lang is, zal er onverwachte elektromagnetische interferentie optreden. In termen van anti-ESD moeten gevoelige apparaten of signaallijnen (zoals reset) uit de buurt van de rand van de PCB worden gehouden om te voorkomen dat luchtafvoer rechtstreeks interfereert met de apparaten en signaallijnen. De PCB-rand moet een bepaalde breedte van de opening of koper hebben.
